4. Proširenje micro:bita

Što je breadboard i kako možeš praviti elektroničke igrice?

Breadboard je posebna pločica s rupicama u koje možemo lako umetati žice i dijelove, kao što su lampice (LED), otpornici i tipkala. Tu ne koristimo lemilicu i nema lijepljenja – sve se samo jednostavno spoji, pa razdvoji, kao da slažeš zanimljivu slagalicu.
​

Zašto je breadboard super?

• Sve spojiš rukama, bez tekućina i vrućeg alata!
• Možeš odmah vidjeti radi li tvoj krug, i popraviti ako negdje nešto ne svijetli ili ne zvoni.
• Kad ti dosadi, jednostavno skloniš dijelove i probaš neki novi izum!

Breadboard koristimo za učenje, igre i stvaranje malih elektroničkih izuma, kao što je lampica koja svijetli kad pritisneš gumb.

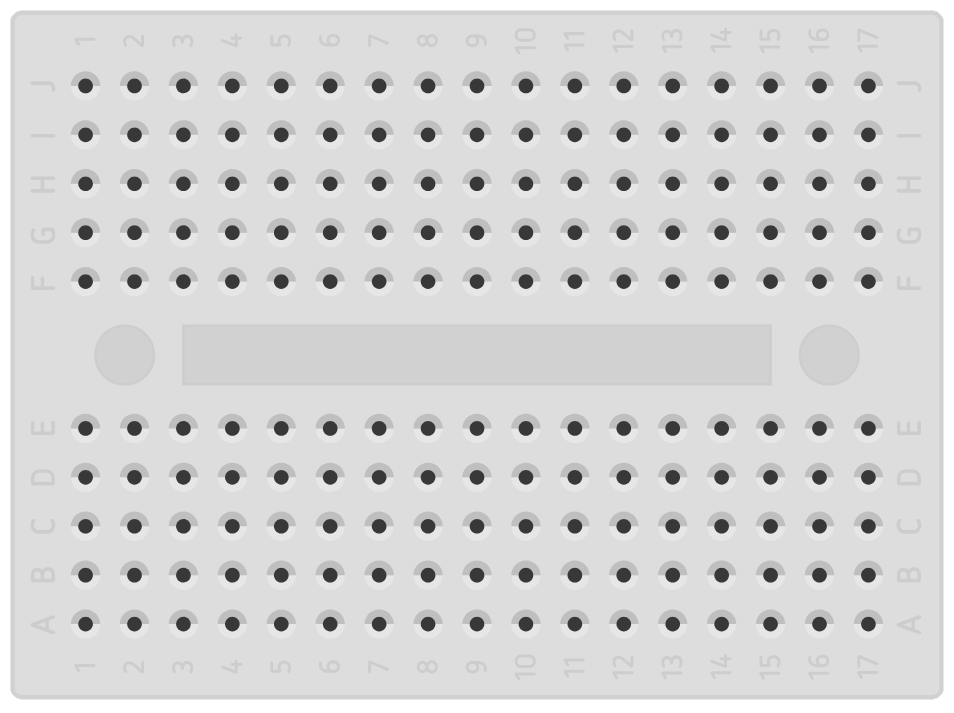

Kako izgleda breadboard?

Breadboard ima puno malih rupica, a ispod plastike su skrivene tanke metalne trake. Kad žicu ili nogicu od lampice gurneš u rupu, ona se spoji s ostalima u istom redu.
​

Što ćeš raditi na radionici?

Na radionici ćemo zajedno:

• Naučiti koja je razlika između “plus” i “minus”.
• Prepoznati dijelove: LED lampice, otpornike, žice…
• Spojiti svoju prvu igru: lampica koja svijetli kad stisneš dugme na micro:bitu!

Ako nešto ne radi, zajedno ćemo pronaći i riješiti problem kao pravi istraživači elektronike!

Što nam treba?

• Breadboard
• Mali otpornik 68 Ω
• LED (svijetleća dioda)
• Žice sa “krokodil” štipaljkama
• Micro:bit

Svi dijelovi su sigurni za korištenje i možemo ih slagati iznova, baš kao lego kockice, dok ne dobijemo pravi rezultat.

Cilj radionice

Na kraju ćeš znati spojiti jednostavan elektronički krug bez lemilice, ali i razumjeti zašto lampica svijetli, što rade otpornici i kako sve funkcionira zajedno. Moći ćeš samostalno istraživati, izmišljati i povezivati nove elektroničke igre!

Zadatak

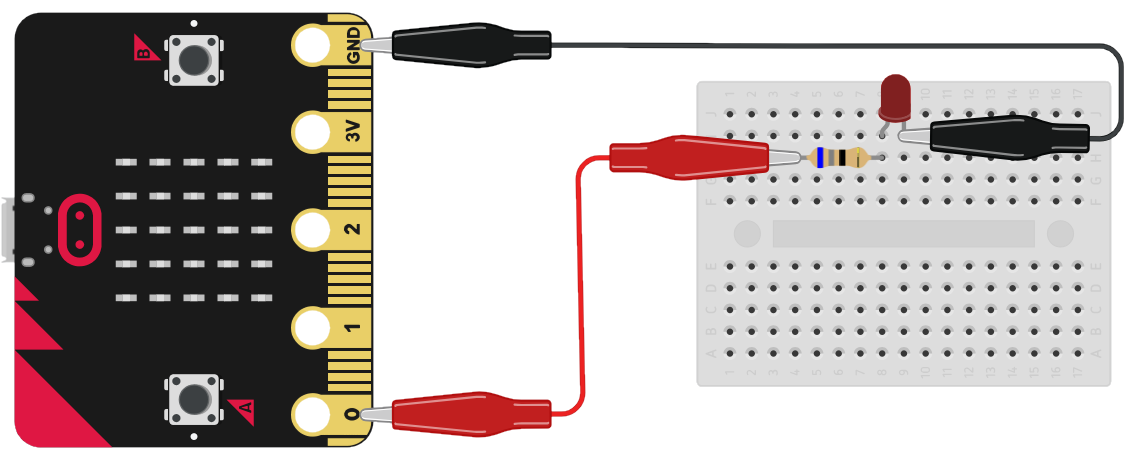

Spoji elektroničke elemente kako je prikazano na slici.
Pripazi kako stavljaš LED: duža nožica – pored koje je kućište zasiječeno – je “plus” ( + ) kontakt!

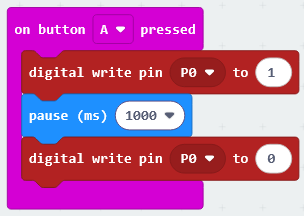

Napiši program koji će:

• Staviti logičku vrijednost “1” na pin 0.
• Pričekati 1 s.
• Staviti logičku vrijednost “0” na pin 0.

Veza na kôd

Što smo naučili?

• Saznali smo što je Breadboard i kako se u njega umeću dijelovi bez lijepljenja i bez lemilice.
• Naučili smo razlikovati “plus” i “minus” te kako dovesti struju do lampice.
• Spojili smo jednostavan krug sa žicama, lampicom i micro:bitom.
• Shvatili smo da možemo lako mijenjati i isprobavati nove ideje ako nešto ne radi odmah.
• Vidjeli smo da je u elektronici važno pažljivo provjeriti gdje je spojena svaka žica ili kontakt (“nožica”).

Na sljedećoj radionici možeš samostalno smišljati i graditi nove igre na breadboardu – jer već sada znaš kako to funkcionira!
