Kratki spoj

12.11.2025.

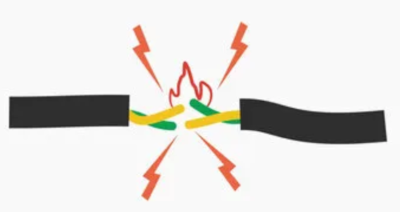

Što je kratki spoj?

Kratki spoj je pojava u strujnom krugu gdje električna struja teče putem vrlo malog otpora, često neočekivanim putem, što rezultira izuzetno velikom strujom – mnogo većom nego što je krug predviđen izdržati. To se događa kada su, zbog greške ili oštećenja izolacije, dva vodiča različitog potencijala (npr. plus i minus, faza i nula) spojena izravno ili kroz vrlo mali otpor.

Vrste kratkih spojeva

Kratki spojevi se razlikuju prema broju vodiča i načinu pojave:

Jednofazni (jednopolni): najčešći u kućanstvima i elektronici; slučajan spoj jednog vodiča s masom ili drugim vodičem.
Dvofazni (dvopolni): spoj dvije faze međusobno ili faze sa zemljom.
Trofazni (tropolni): spoj sve tri faze; najrjeđi, ali daje najveću struju.
Djelomični/povremeni: Kratki spojevi koji nastaju zbog povremenih dodira (labave žice, voda, vlaga).

Manifestacije i problemi kratkog spoja

Kada nastane kratki spoj:

Dolazi do naglog povećanja struje, koji tipično višestruko prelazi dozvoljenu vrijednost za žice i uređaje.
Oprema i žice se pregrijavaju pa izolacija može izgorjeti i uzrokovati požar.
Osigurači ili automatski prekidači prekidaju struju kako bi spriječili veće štete (ako zaštita postoji).
U najgorem slučaju, dolazi do potpunog uništenja uređaja, eksplozije ili požara.

Simptomi na koje treba obratiti pažnju:

Nagli nestanak struje (iskočio osigurač)
Izgaranje dijelova sklopa
Miris izgorenih materijala
Prekomjerno zagrijani vodiči ili dijelovi

Povijesni primjeri katastrofalnih kratkih spojeva:

• Požar elektrane u New Yorku (1930.): Kratki spoj izazvao je ogroman požar i materijalnu štetu, a grad je ostao bez napajanja satima.
• Požar Notre-Dame (2019.): Jedna od pretpostavki za uzrok požara bila je kvar u električnom sustavu, gdje je kratki spoj igrao ulogu u širenju vatre.

Zaštita od kratkog spoja

Elektronički sklopovi se od kratkih spojeva najčešće štite pomoću osigurača, automatskih prekidača, releja za zaštitu i elektroničkih sklopova za detekciju kvara. Glavna svrha ovih komponenti je da prate električnu struju i u slučaju naglog povećanja (karakterističnog za kratki spoj), automatski prekidaju napajanje kako bi se spriječilo oštećenje sklopova ili požar. Odabir vrste zaštite ovisi o namjeni sklopa: u jednostavnijim uređajima koriste se osigurači, dok se u složenim sustavima ugrađuju senzori, mikrokontroleri i kompleksni releji koji analiziraju struju, napon i temperaturu.

Zaštita Arduina od kratkog spoja na izlaznom pinu

Arduino mikroprocesori (npr. ATmega328/328P) nemaju fizički ugrađene osigurače na pinovima, ali postoje određene unutarnje zaštite koje ograničavaju štetu:

Svaki digitalni pin ima preporučeni maksimalni izlazni strujni kapacitet (obično oko 40 mA, apsolutni maksimum do 50 mA). Ako se pin kratko spoji direktno na masu ili napajanje bez otpornika, odmah dolazi do preopterećenja porta što može trajno oštetiti mikrokontroler.
Neki Arduino modeli u softveru ostvaruju “zaštitu”, npr. automatski reset mikrokontrolera u slučaju preopterećenja, ali hardverska zaštita nije prisutna, pa se za stvarnu zaštitu preporučuje serijski otpornik (220–330 Ω za LED diode, ili veći za druge uređaje).
USB port na računalu ili adapter često ima vlastite interne zaštite koje mogu spriječiti veće struje i isključiti napajanje pri kratkom spoju, ali to nije zaštita same Arduino pločice.

Pravila za rad s Arduinom:

• Uvijek koristiti otpornike na izlaznim pinovima (pogotovo s LED-icama).
• Ne povezivati direktno motore/solenoide koje troše visoku struju; koristiti tranzistore ili releje s vlastitim izvorom napajanja.
• Pratiti datasheet mikrokontrolera za maksimalna dopuštena opterećenja.
Kombinacija pravilnog spoja i dodatnih vanjskih zaštita (osigurači, otpornici) čuva Arduino od trajnih kvarova izazvanih kratkim spojem ili prevelikom potrošnjom na izlaznim pinovima.

Što smo naučili?

Kratki spoj nastaje kada električna struja neočekivano pronađe put vrlo malog otpora, najčešće zbog greške, oštećenja izolacije ili nepravilnog spajanja, te tada može uzrokovati visoku struju, varnice, požare ili kvarove elektroničkih uređaja.
Elektronički sklopovi i Arduino se od kratkih spojeva štite korištenjem otpornika, osigurača, prekidača, kvalitetnog ožičenja i pravilnog dizajna krugova.
Arduino izlazni pinovi sami nisu zaštićeni od preopterećenja, pa za pogon energetski jačih komponenti (motori, LED trake) trebamo koristiti tranzistore, releje ili posebne drivere.
U svakodnevnoj praksi, važno je redovito pregledavati spojeve, koristiti prikladnu zaštitu, ne preopterećivati krugove i poznavati osnovna pravila sigurnog rada s elektroničkim komponentama.
Pametnim pristupom i razumijevanjem pojma kratkog spoja, možete razvijati složenije projekte s Arduinom, uživati u kreativnosti elektronike – ali i brinuti o sigurnosti sebe i svoje okoline.
